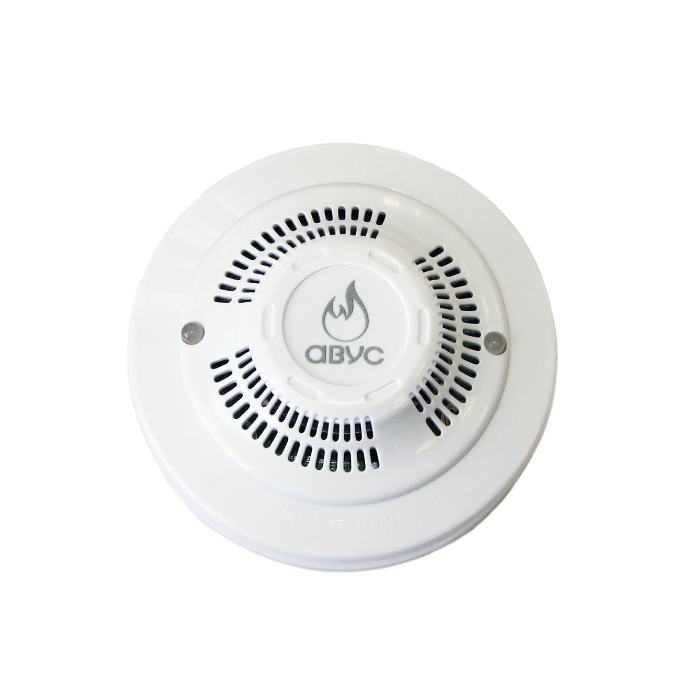

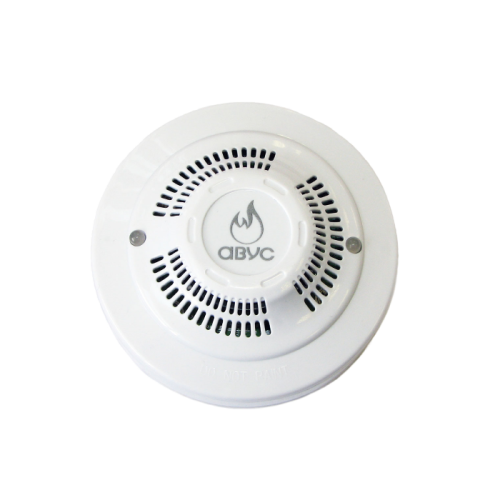

Измеряемый газ: угарный газ
Назначение:
В многоквартирных и частных домах газосигнализаторы играют важную роль в обеспечении безопасности жильцов. Это устройство предназначено для обнаружения угарного газа (оксид углерода), предупреждения о возможных опасностях и неисправности. Выдаёт сигнал на закрытие запорного газового клапана.
Обеспечивает постоянный автоматический контроль содержания угарного газа в помещении. При превышении порога допустимых значений выдает звуковой и световой сигнал.
Применение:
Данные газосигнализаторы устанавливают в помещениях бытового назначения, таких как: частный дом, дачи, общежития, квартиры, небольших столовых, кафе и ресторанов, и других коммунальных помещений, где возможно утечка угарного газа. А также для контроля и оповещения о превышении заданных пороговых значений контролируемых газов в производственных и промышленных зданиях, в гаражах, на автостоянках и паркингах, и т.д.
Выходной сигнал в зависимости от модификации:
- импульсный сигнал по второму порогу (при подключения импульсного электромагнитного газозапорного клапана), клапан в комплект не входит;
- релейный сигнал типа "сухой контакт" для подключения исполнительных устройств;
- цифровой канал по интерфейсу RS485;
- шлейфовый сигнал исполнения с резистивным выходом (ШС);

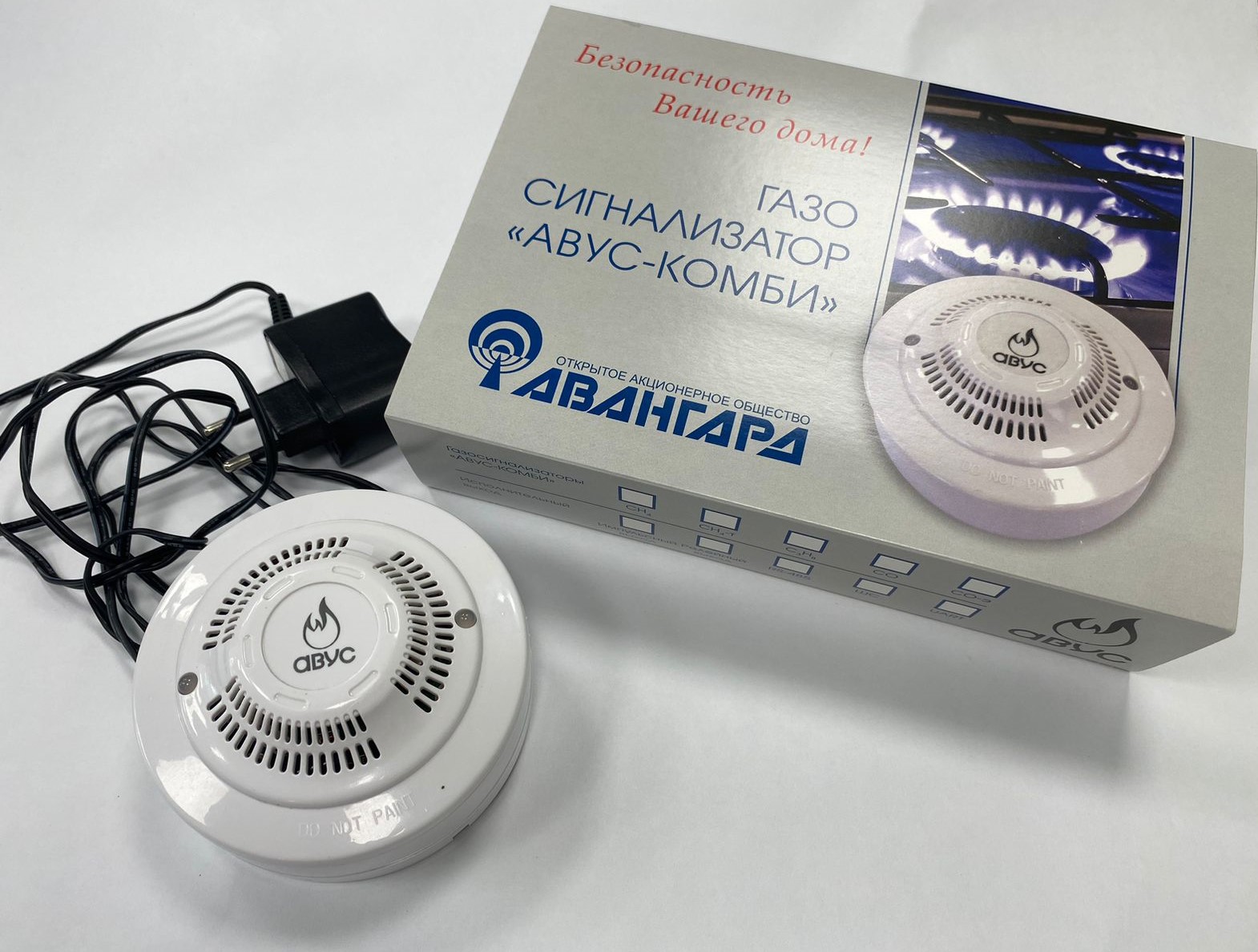

Бытовые газосигнализаторы АВУС Комби могут использоваться, как самостоятельно отдельно стоящий сигнализатор (только ПИЖМ.425431.029), так и с управлением электромагнитным клапаном, для отключения подачи газа. А также в составе системы с пультом наблюдения АВУС Комби (в модификации с интерфейсом RS-485)
| Описание | Значение |
|---|---|
| Измеряемый газ (моногаз) | метан (СН₄), |
| пропан (С₃Н₈), | |
| угарный газ (СО) | |
| Диапазон измерений | 0... 50 % НКПР (СН₄, С₃Н₈) |
| 0...300 мг/м³ (СО) | |
| Тип сенсора | термокаталитический полупроводниковый электрохимический |
| Рабочие условия эксплуатации: | |
| 1. Температуры | |
| а) для ГС с термокаталитическим и электрохимическим сенсором | -10...+40 °C |
| б) для ГС с полупроводниковым сенсором | +5...+40 °C |
| 2. Относительной влажности | 30...70% |
| 3. Атмосферного давления | 84...106,7 кПа |
| Два порога срабатывания сигнализации | 10% и 20% НКПР (СН₄,С₃Н₈) |
| Пределы допускаемой абсолютной погрешности срабатывания в диапазоне температур, абсолютная, СН₄ | ±2,5% НКПР |
| Пределы допускаемой абсолютной погрешности срабатывания в диапазоне температур, абсолютная, С₃Н₈ | ±2,5% НКПР |
| Пределы допускаемой абсолютной погрешности срабатывания в диапазоне температур, абсолютная, СО | ±5 мг/м³ для первого порога срабатывания |
| Сигнализация | светодиодная, звуковая |
| Время отклика на наличие измеряемого газа, не более | |
| для термокаталитического сенсора | СН₄, С₃Н₈: 15 сек. |
| для электрохимического сенсора | СО: 30 сек. |
| для полупроводниковый сенсора | СН₄, С₃Н₈: 30 сек. |

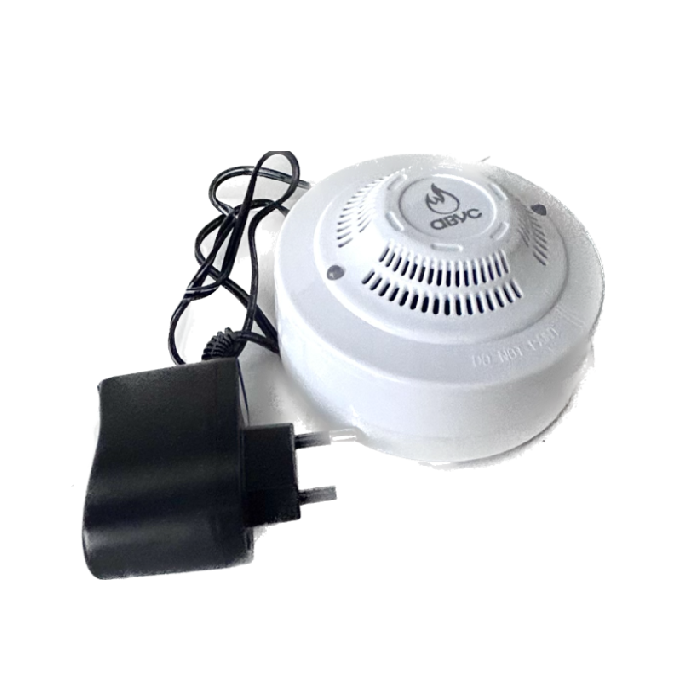

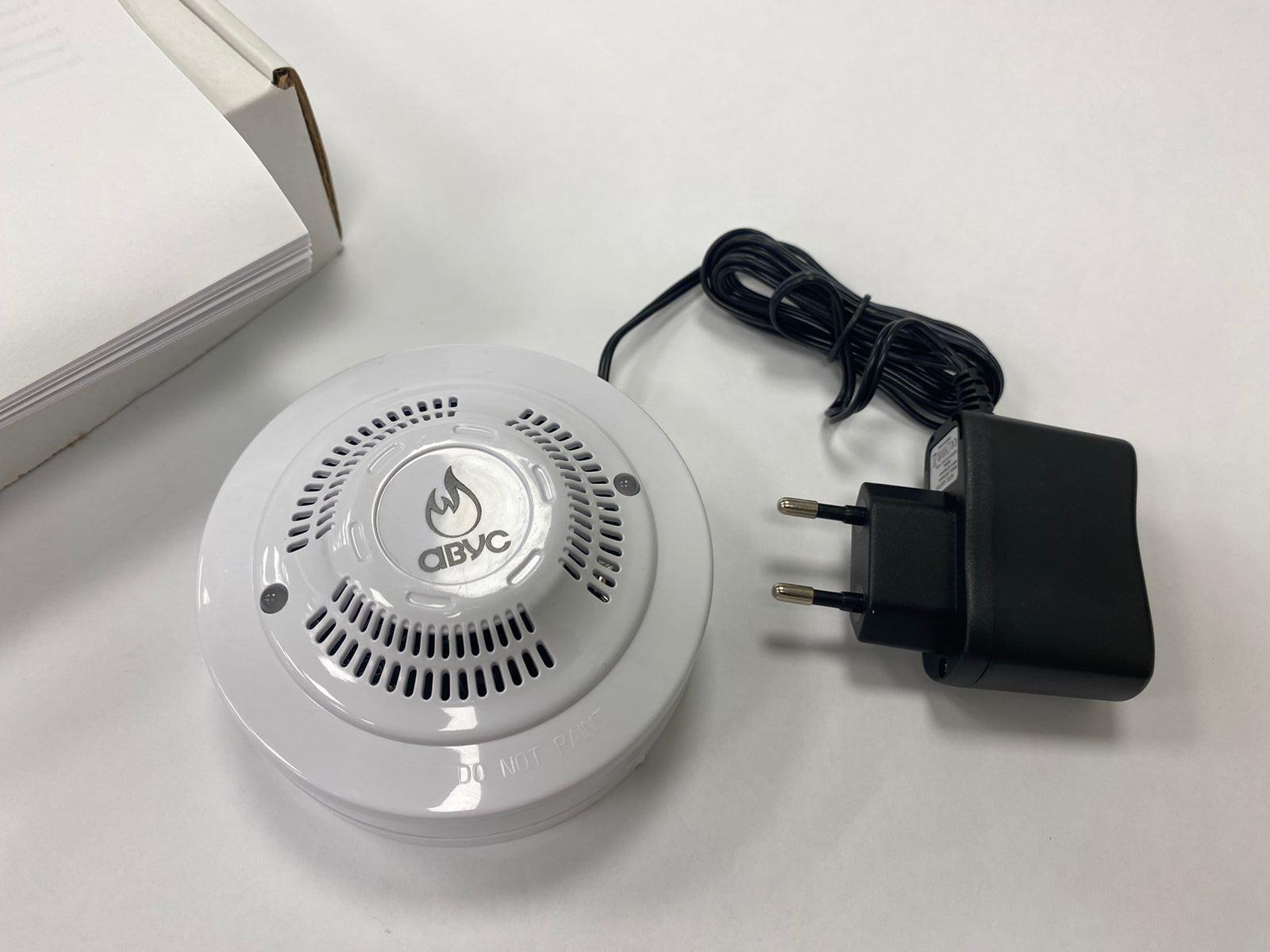

| Питание от блока питания (в комплекте), В | 12 ±10% |
| Потребляемая мощность, не более, Вт | 2 |
| Средний срок службы, не менее, лет | 5 |
| Габариты, не менее | d = 100 мм, h = 50 мм |
| Масса газосигнализатора, не менее | 0,25 кг |
| Выходные сигналы | |
| Для исполнения с наличием импульсного выхода на клапан. | |
| Амплитуда импульса закрытия клапана | |
| длительность импульса | 200 ±20 мс |
| напряжение импульса, не менее | 12 ±2 В |
| Для исполнения с релейным выходом: | |
| Коммутационная способность релейного выхода на контактах: | |
| напряжение / сила тока | 250 В / 0,5 А |
| сопротивление | 2 Ом |
| Для исполнения с цифровым интерфейсом: | |
| интерфейс | RS485 (протокол АВУС-КОМБИ) |
| длина линии связи | до 1000 м |
| Для исполнения с резистивным выходом (ШС): | |
| сопротивление на резистивном выходе на шлейфе: | |
| Норма: | 4...7 кОм |
| Порог 1: | 1...2,8 кОм |
| Порог 2: | 10...20 кОм |
