НАЗНАЧЕНИЕ

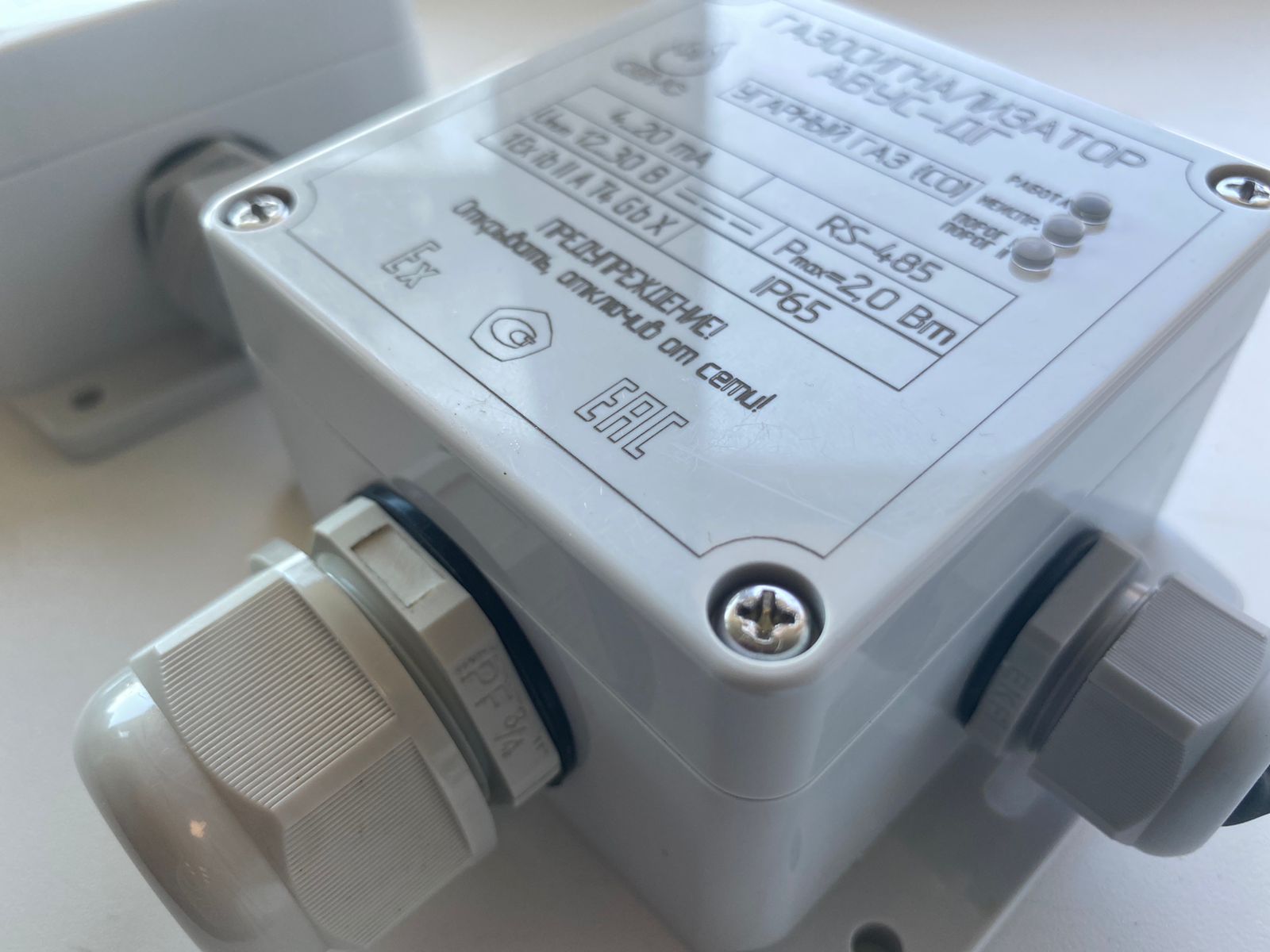

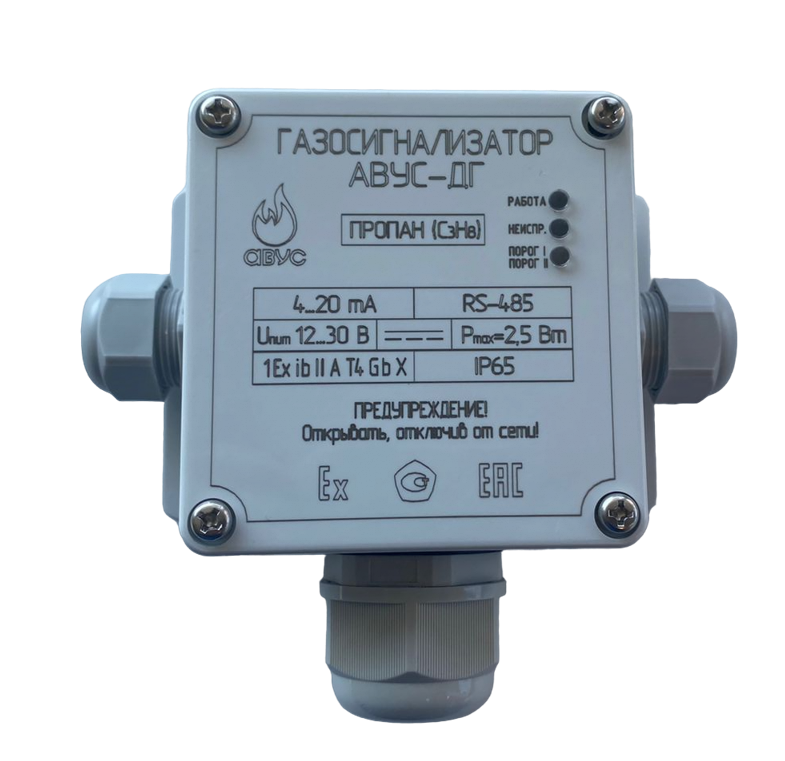

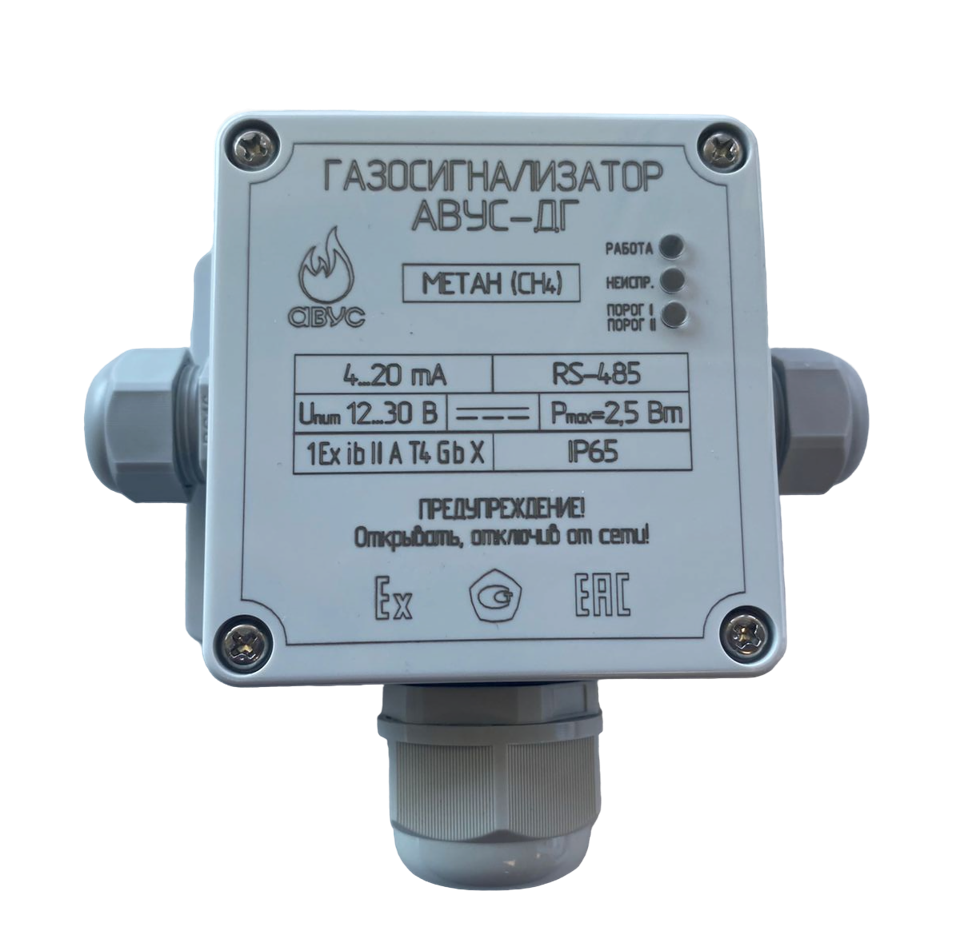

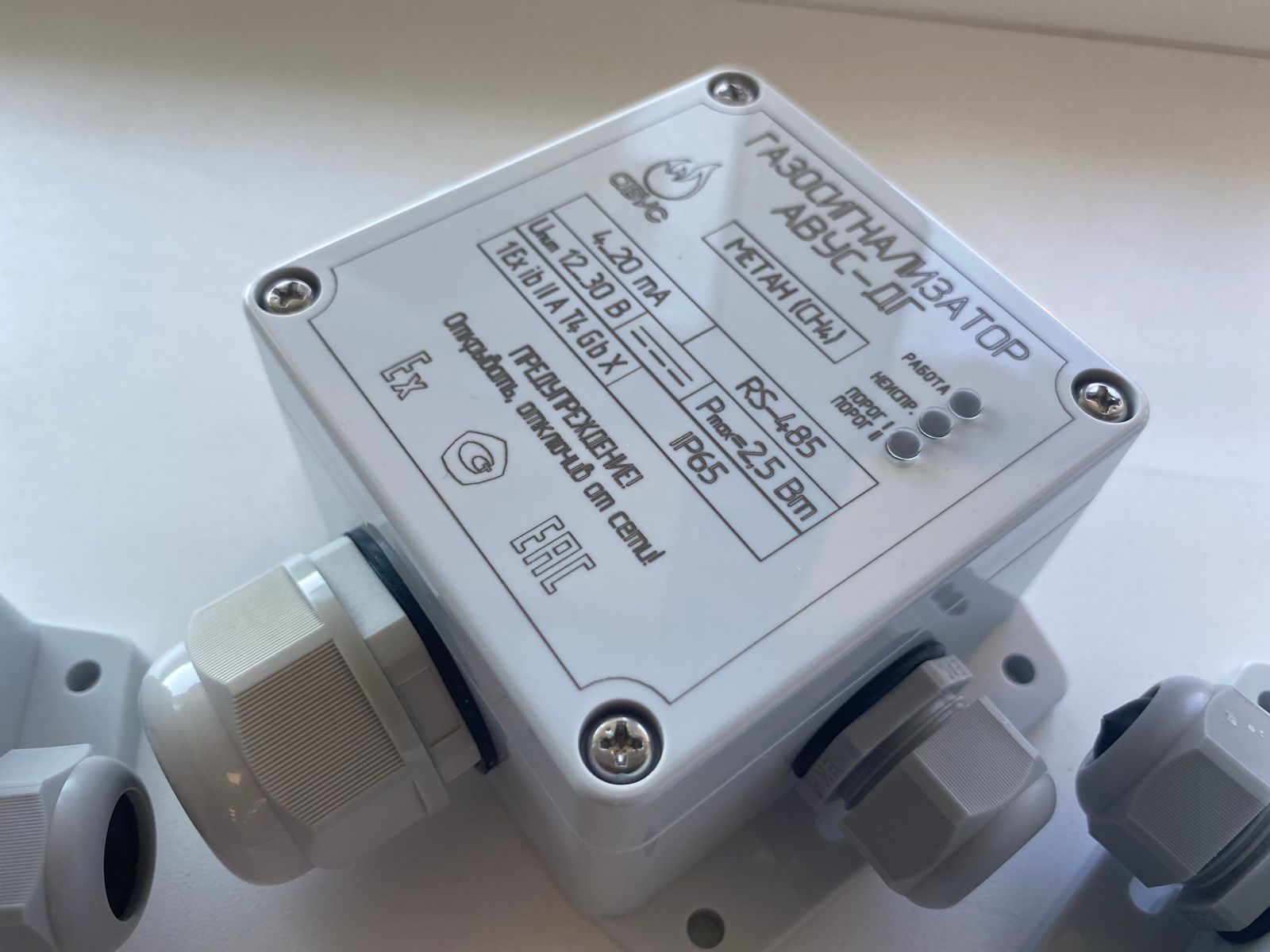

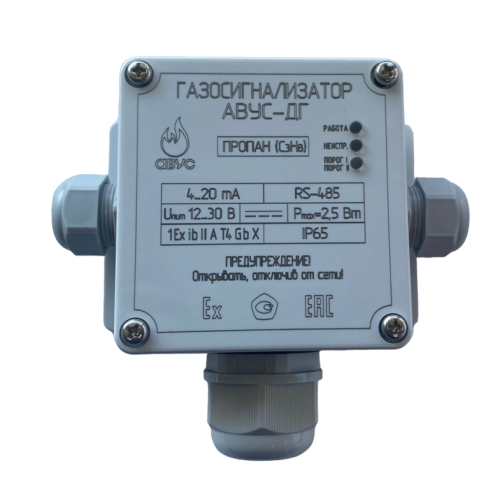

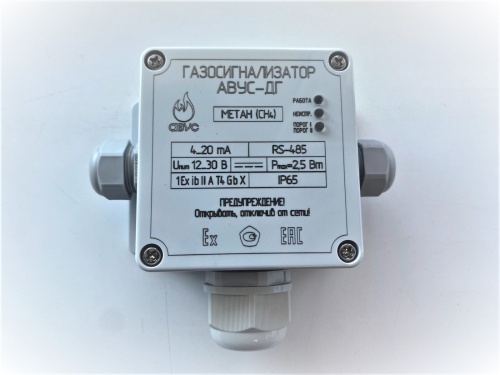

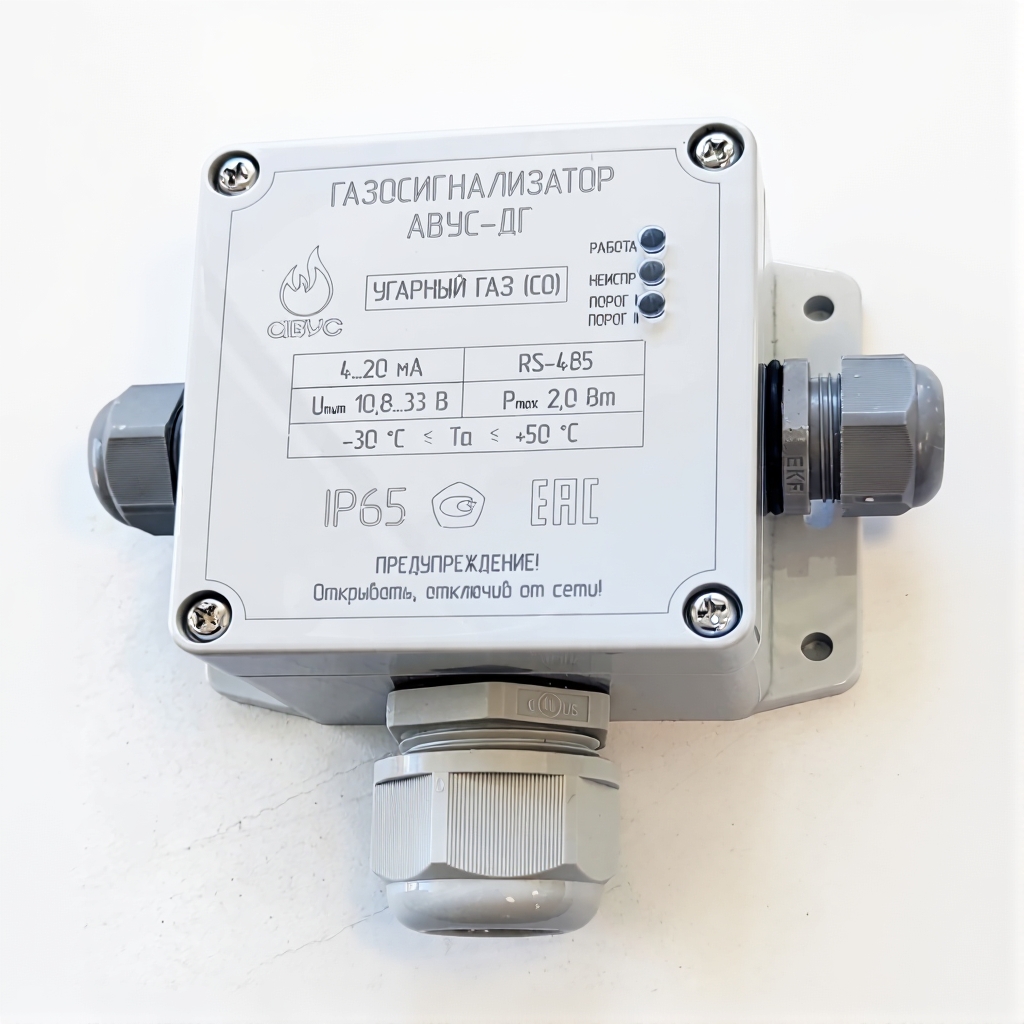

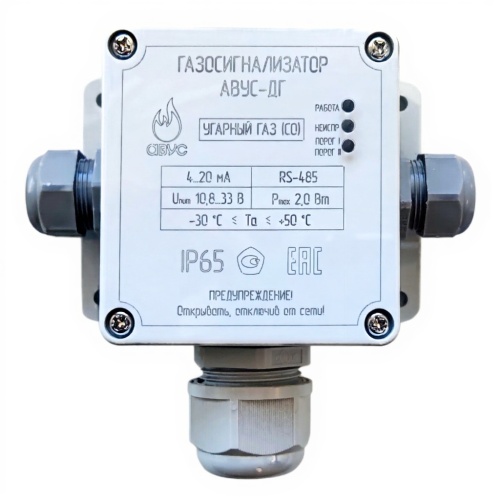

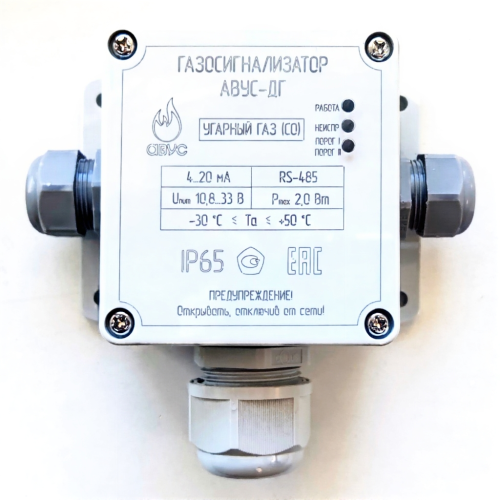

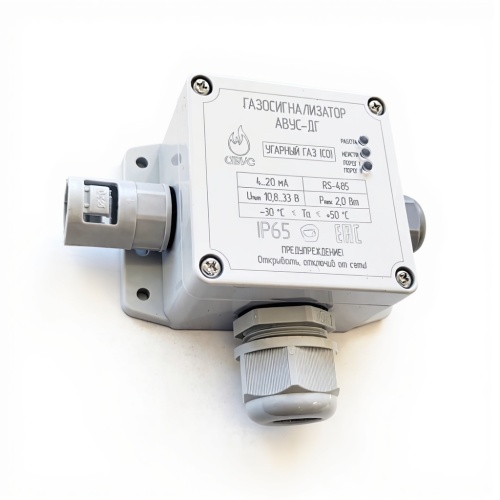

ГС АВУС-ДГ предназначены для автоматического непрерывного контроля концентрации угарного газа (CO), пропана (C3H8) или метана (CH4) в воздухе промышленных (взрывоопасных) и жилых объектов с целью обнаружения превышения их допустимых концентраций и своевременного принятия эффективных мер, обеспечивающих снижение загазованности. Анализируемая среда – воздух рабочей зоны по ГОСТ 12.1.005-88.
Область применения:
Контроль параметров загазованности промышленных и коммунально-бытовых помещений, объектов пищевой промышленности (птицефабрик и свинокомплексов), закрытых автостоянок и других объектов, где возможны возникновения токсичных и горючых газов
| Описание | Значение |
|---|---|
| Измеряемый газ и диапазон измерения | метан, СН₄: 0 ... 2,2 % об. долей (0 – 50 % НКПР) |
| пропан, С₃Н₈: 0 ... 0,85 % об. долей (0 – 50 % НКПР) | |
| угарный газ, СО: 0...300 мг/м³ | |
| Пороги срабатывания | |
| Для метана (СН₄) | 10 % НКПР (0,44 % об.д.) и 20 % НКПР (0,88 % об.д.) |
| Для пропана (С₃Н₈) | 10 % НКПР (0,17 % об.д.) и 20 % НКПР (0,34 % об.д.) |
| Для угарного газа (СО) | 20 мг/ м³ (1 ПДК) и 100 мг/ м³ (5 ПДК) |
| Тип используемого сенсора | термокаталитический, электрохимический |
| Рабочие условия эксплуатации: | |
| 1. Температуры | -30…+50 |
| 2. Относительной влажности | 30...80 % |
| 3. Атмосферного давления | 84...106,7 кПа |
| Сигнализация | световая |
| Время срабатывания аварийной сигнализации, с, не более | |
| по метану и пропану | 15с |
| по оксиду углерода | 45с |
| Напряжение питания постоянного тока, В | |
| номинальное | 24 |
| диапазон | 10,8…33,0 |
| Потребляемая электрическая мощность, Вт, не более | |
| по метану и пропану | 2,5 |
| по оксиду углерода | 2 |
| Выходные сигналы: | |
| аналоговый | токовая петля 4-20 мА |
| цифровой | RS-485, протокол АВУС-СКЗ |
| Средний срок службы, лет, не менее | 5 лет |
| Средняя наработка на отказ, ч, не менее | 20000 ч |
| Габаритные размеры, мм, не более | 120х120х56,2 |
| Масса, г, не более | 250 |
| Степень защиты | IP65 |
| Материалы корпуса | ABS Пластик |
| Гарантийный срок | 24 месяца |
| Межповерочный интервал | 12 месяцев |
|
Условное обозначение исполнения ГС |
Опреде-ляемый компо-нент |
Обозначение порога срабатывания сигнализации |
Номинальное значение порога срабатывания сигнализации |
Пределы допускаемой основной абсолютной погрешности ГС (в нормальных условиях) |
Пределы допускаемой дополнительной абсолютной погрешности ГС (в рабочих условиях) |
|
АВУС-ДГ-СН4 |
СН4 |
Порог 1 |
10 % НКПР (0,44 % об.д.) |
±2,5 % НКПР |
± 5 % НКПР |
|
Порог 2 |
20 % НКПР (0,88 % об.д.) |
||||
|
АВУС-ДГ-С3Н8 |
С3Н8 |
Порог 1 |
10 % НКПР (0,17 % об.д.) |
±2,5 % НКПР |
± 5 % НКПР |
|
Порог 2 |
20 % НКПР (0,34 % об.д.) |
||||
|
АВУС-ДГ-СО |
СО |
Порог 1 |
20 мг/м3 |
± 5 мг/м3 |
± 15 мг/м3 |
|
Порог 2 |
100 мг/м3 |
± 20 мг/м3 |
± 15 мг/м3 |
